Definition

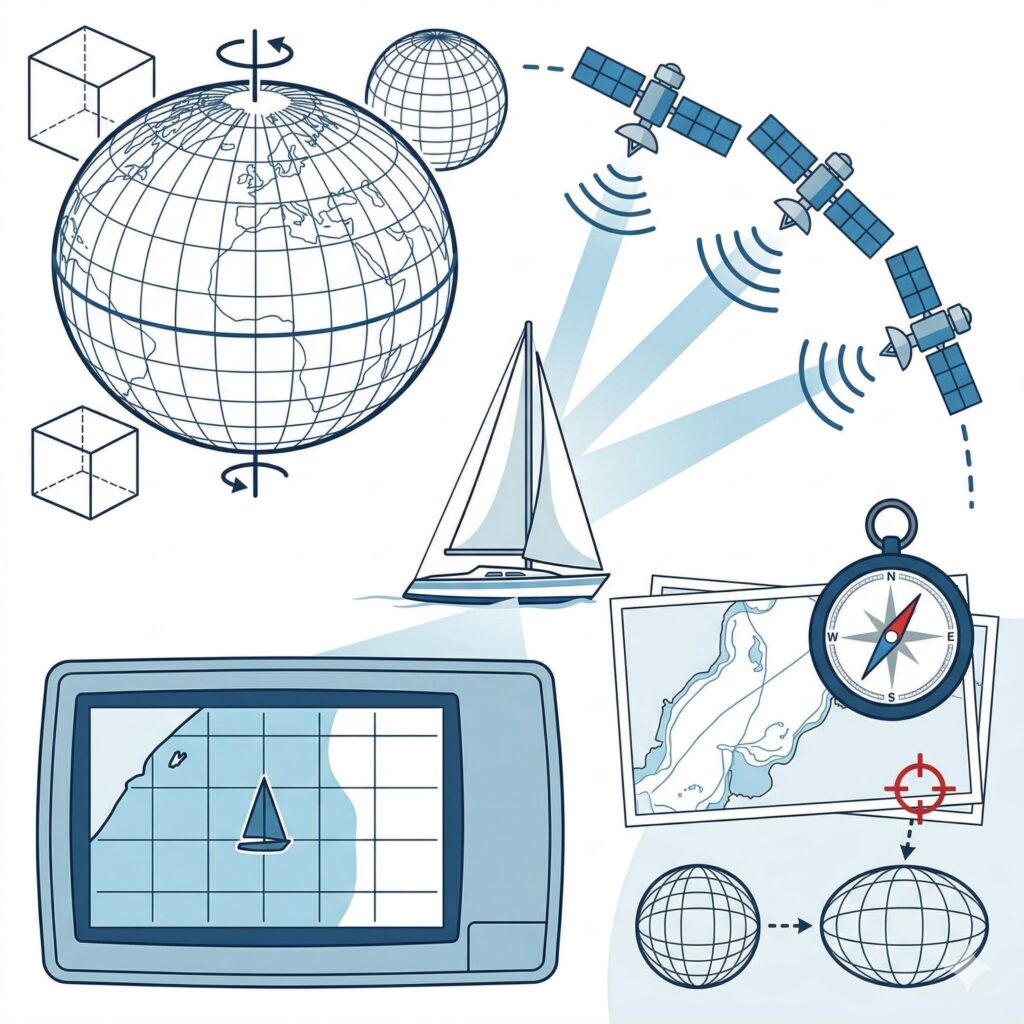

WGS 84 steht für World Geodetic System 1984, das globale Bezugssystem der Satellitennavigation. Es ist zugleich das Referenzellipsoid, mit dem GPS rechnet, und erreicht weltweit eine optimale Anpassung an die reale Form des gesamten Erdkörpers.
WGS 84 einfach erklärt
Länge und Breite sind keine Naturkonstanten, sondern Rechenwerte. Sie brauchen ein Modell der Erdfigur, auf das sie sich beziehen – ein Referenzellipsoid. Ältere Systeme wurden jeweils für eine Region optimiert, etwa ED 50 für Europa. Innerhalb dieser Region passen sie gut, außerhalb schlechter.
WGS 84 verfolgt den umgekehrten Ansatz: keine regionale Bestanpassung, sondern eine globale. Das ist genau das, was Satellitennavigation braucht, weil ein Empfänger überall auf der Erde dasselbe Ergebnis liefern soll. Der Preis dafür ist, dass WGS 84 in keiner einzelnen Region ganz so gut sitzt wie ein maßgeschneidertes lokales System – und dass jede Karte, die auf einem anderen Kartendatum beruht, andere Zahlen für denselben Ort ausweist.
So begegnet dir WGS 84 an Bord
Dein Plotter zeigt eine Position. Die steht in WGS 84, denn damit rechnet GPS. Ob du sie unverändert in die Seekarte übertragen darfst, hängt allein an der Karte:
- Kartendatum am Kartenrand unter dem Titel nachschlagen.
- Steht dort WGS 84, passt alles zusammen – eintragen und weiter.
- Steht dort etwas anderes, etwa ED 50, brauchst du den Korrekturhinweis derselben Karte.
- Alternativ das Kartenbezugssystem im Empfänger einstellen oder gleich Karten verwenden, die auf WGS 84 beruhen.
Wie groß der Unterschied ausfällt, ist keine Kleinigkeit. Die Differenzen von Breite und Länge liegen im Allgemeinen in der Größenordnung von 0,1 bis 1 Kabellänge, also etwa 20 bis 200 Meter; größere Unterschiede sind möglich. Der Korrekturhinweis der Karte formuliert das sinngemäß so: Durch Satellitennavigation erhaltene Positionen im WGS 84 sind um einen bestimmten Minutenbetrag nordwärts oder südwärts und westwärts oder ostwärts zu verlegen, um mit dieser Karte übereinzustimmen.
Das musst du für die SKS-Prüfung wissen
- WGS 84 bedeutet World Geodetic System 1984 und ist ein globales Bezugssystem.
- Es ist das Referenzellipsoid bei GPS und erreicht weltweit eine optimale Anpassung an die reale Form des gesamten Erdkörpers.
- Das Kartendatum einer Seekarte kann davon abweichen – deshalb ist es in der GPS-Navigation unbedingt zu berücksichtigen.
- Typische Differenzen zu anderen Bezugssystemen: 0,1 bis 1 Kabellänge, also rund 20 bis 200 Meter.
- Vor dem Eintragen eines GPS-Ortes muss das Bezugssystem übereinstimmen.
Typische Fehler
- Annehmen, WGS 84 sei genauer als andere Systeme – es ist global einheitlich, nicht regional präziser.
- Das Bezugssystem im Empfänger umstellen und es später vergessen; dann passen die Positionen zur alten Karte, aber nicht mehr zur Funkmeldung.
- WGS 84 mit der Positionsgüte verwechseln: Ein ungenauer GPS-Empfang wird durch das richtige Bezugssystem nicht besser.
- Bei elektronischen Karten gar nicht erst nachsehen, auf welchem Datum sie beruhen.
Abgrenzung zu ähnlichen Begriffen
| Begriff | Unterschied |
|---|---|
| Kartendatum | Das in einer bestimmten Karte verwendete Bezugssystem – WGS 84 ist eines von mehreren möglichen. |
| ED 50 | Regionales Bezugssystem für Europa, Grundlage vieler älterer Seekarten. |
| GPS | Das Verfahren zur Positionsbestimmung; WGS 84 ist der Bezugsrahmen, in dem es rechnet. |
| Kartennull | Bezugsfläche für Tiefen, also senkrecht statt waagerecht. |
Kurz gemerkt
WGS 84 ist global gedacht, ältere Systeme regional. GPS rechnet immer in WGS 84 – deine Karte vielleicht nicht. Zwischen 20 und 200 Meter Unterschied sind normal, und in einer Hafeneinfahrt ist das viel.
Häufige Fragen
Wofür steht die 84 im Namen?
Für das Jahr 1984, in dem das System festgelegt wurde. Ebenso steht die 50 in ED 50 für 1950, dem Europäischen Datum jenes Jahres. Die Jahreszahl im Namen ist bei Bezugssystemen üblich, weil sie den Stand der zugrunde liegenden Vermessung kennzeichnet.
Sind moderne Seekarten immer auf WGS 84?
Meist ja, sicher weißt du es aber erst nach einem Blick auf den Kartenrand. Ältere Karten und Nachdrucke können weiterhin auf regionalen Systemen beruhen. Auch elektronische Karten haben ein Bezugssystem – es ist nur seltener sichtbar.
Fragen aus dem SKS-Fragenkatalog
- Was bedeutet WGS 84 und was wird damit erreicht?
- Welche Differenzen können zwischen WGS 84 und anderen Bezugssystemen auftreten?
- Warum muss in der GPS Navigation das jeweilige Kartendatum unbedingt berücksichtigt werden?
- Wie lautet ggf. der Korrekturhinweis bezüglich GPS in der Seekarte, wenn das benutzte Kartendatum (z.B. ED 50) und WGS 84 nicht übereinstimmen?
- Was ist bei der Eintragung eines GPS-Ortes in eine Seekarte zu beachten?
